橋式起重機的構成以及維護

2017-8-29 21:09| 發布者: 龍輝起重陳鑫| 查看: 232| 評論: 0

摘要: 橋式起重機是工廠中常用的一種吊裝運輸機械，約占所有起重機總數的80%，因此，它的安全管理和使用十分重要。有關事故的統計結果表明．橋式起重機所造成的事故比例最大。如對42次起重死亡和重傷事故統計，由于橋式起 ...

橋式起重機是工廠中常用的一種吊裝運輸機械，約占所有起重機總數的80%，因此，它的安全管理和使用十分重要。有關事故的統計結果表明．橋式起重機所造成的事故比例最大。如對42次起重死亡和重傷事故統計，由于橋式起重機所造成的事故占全部事故的90%。我廠現有l(wèi)l臺橋式起重機，額定載荷為5～15噸近年來，在日常的使用管理過程中，發現了一些影響設備性能的不安全因素，若不及時處理，輕則發生故障，影響生產的正常進行，重則發生事故。以下分析橋式起重機可能存在的各種不安全因素．以便根據設備存在的實際問題，提出有效的處理方法。

　　1橋式起重機的構成

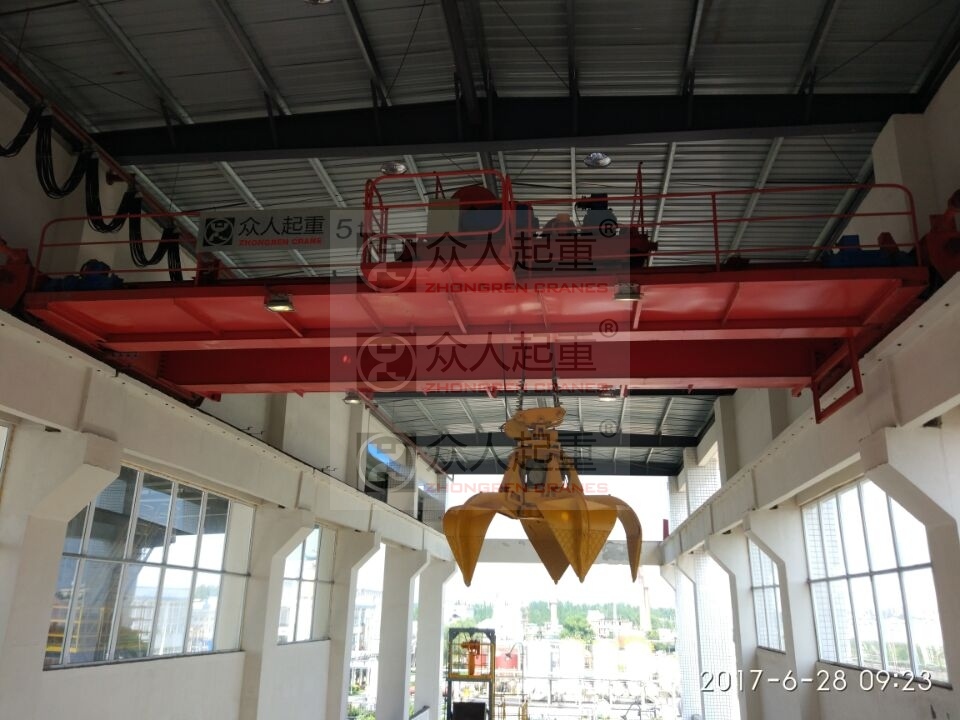

　　橋式起重機是用吊鉤(也有用抓斗或電磁盤)吊運重物的設備，外觀呈橋形，橋架的兩端通過滾輪架在軌道上。滾輪沿軌道行走，帶動橋架的移動從結構上看，橋式起重機主要由三部分組成，即金屬結構、機械傳動、電氣設備。

　　(1)金屬結構部分主要由橋架、走臺、駕駛室等構成。它主要承受重載，安置機械、電氣設備，組啦橋式起重機整體。

　　(2)機械傳動部分主要包括大車部分和小車部分。大車部分含大車運行機構等，小車部分含小車架運行機構、升降機構等。

　　(3)電氣設備主要有保護盤(配電盤)、控制器、集電器(供電滑線)、電機照明和各種限位器、聯鎖開關、接地等安全保護裝置。

　　2撟式起重機的安全防護

　　橋式起重機的橋架運行機構、小車架升降機拘等均在不方便經常檢查之處，按照有關規定．必須按特種設備類型對其進行管理一根據有關規定并結合工廠實際，對廠內各單位的橋式起重機統一要求，加裝超載限制器、上升極限位置限制器、掃軌板和支承架、導電滑線防護板、接地、軌道端部止擋等安全防護裝置，同時統一制定了防護裝置的技術要求。如：

　　(1)當起吊載荷達到額定載荷的90%時，系統發出報警信號；當起吊載荷達到額定載荷時，系統能自動切斷電源，并發出報警信號。

　　(2)當?shù)蹙呱仙綐O限位置時應能自動切斷升降電源。

　　(3)在大車滑線端的端梁下設置防護板，以防止吊具或鋼絲繩與滑線的意外接觸：在通向梯子和走臺與滑線之間設置防護板。

　　(4)在軌道端部設置止擋，使其具有防止橋架脫軌的性能。

3撟式起重機金屬結構的安全注意事項

　　在橋式起重機的使用過程中，必須保證橋架主梁不產生過大的下?lián)霞坝谰眯韵聯献冃巍７駝t，會有如下危害：

　　(1)使小車制動后自行“溜車”，不能準確停下，在小車爬坡時又會造成電機過載而燒壞電機。

　　(2)使行走機構傳動軸扭曲而受力過太。造成聯軸節連接螺栓扭斷，甚至發生斷軸。

　　(3)使小車車軌變形造成車輪滑軌，甚至出現小車出軌事故；使主粱下蓋板及腹板產生裂紋，嚴重硪脅安全運行。

　　4橋式起重機機械部分的安全注意事項

　　必須定期梭查橋式起重機的零部件，避免事故的發生

　　(1滑輪槽磨損不均勻，易引起鋼絲繩滑輪接觸均勻，嚴重者則會發生操作事故；滑輪軸磨損超標易引起滑輪軸的折斷，一旦磨損量超過有關規定．必須予以更換。

　　(2)卷筒如果磨損超標或出現疲勞裂紋，易造成卷筒破壞；如果卷簡鍵磨損嚴重，易造成鍵脫落、剪斷，嚴重者易造成重物墜落。在這種情

　　況下應予以更換

　　(3)制動器的小軸，心軸、制動輪、閘瓦材墊磨損超標以及拉桿、彈簧有疲勞裂紋易引起制動器失靈，應予以更換。

　　(4)如果吊鉤開口處的危險斷面磨損超標或尾部、尾部螺紋退刀槽、吊鉤表面出現疲勞裂紋，易引起鉤的斷裂。因此，每年應對吊鉤垃查l～3次，發現聞題及時更換

　　(5)如果吊車車輪的輪輻、踏面有疲勞裂紋，或車輪輪緣、踏面磨損超標，均容易引起車輪損壞，嚴重者引起吊車脫軌。

　　(6)如果軌道上存油、電機啟動太猛、輪壓不均勻，容易造成小車運行機構打滑；小車走偏、車輪直徑不相等、車輪安裝誤差過大、車體制作過程中出現變形、輪壓不均都容易l起小車輪受力均勻，必須予調整。

　　(7)蛩定期檢查起重機各部軸承的溫度、聲響及潤滑情況；如果減速機聲音異常，要及時進行檢修或更換

　　(8)如果傳動系統偏差過太、車架偏斜變形、軌道和車輪安裝誤差過大、軌道上存油，都容易引起犬車運行啃遭，必須及時進行調整、清理、矯正。

　　5橋式起重機電氣設備的安全注意事項

　　橋式起重機的驅動電機，通過減速及傳動機構來實現吊鉤的前后、左右、上下移動，為了保證工作安全，應設置必要的電保護系統，如主隔離開關、緊急斷電開關、短路保護、過載保護，限位保護等。要定期梭嗇電機的聲響及發熱情況、電磁鐵工作是否正常�？刂破骷敖佑|器是否靈活好用。必須做到：一是防止由于操作錯誤或控制器、保護盤等電氣故障造成失控，發生重物墜落或撞擊事故；二是防止觸及裸露供電滑線或絕緣損壞、接地不良而造成觸電事故；三是在易燃易爆的場所，必須采用防爆電動起重機

6橋式超重機的檢驗與試驗

　　(1)一般情況下，橋式起重機應每年進行一次檢查。

　　(2)凡新安裝、大修、改造、正常使用時間這兩年或停用時間超過一年的橋式起重機，均應按照起重機械試驗規程對其進行試驗，合格后方能投人使用。

　　(3)載荷試驗包括無載試驗、靜載試驗、動載試驗。

　　7檢驗、試驗工作應注意的事項

　　(1)檢驗、試驗工作必須指定專人負責，工作開始前必須對有關人員進行安全教育，使其了解有關規程要求，同時應明確分工。

　　(2)按照機械、電氣、高空作業安全規程對橋式起重機進行最后檢查

　　(3)開動太，小車時．必須由指揮者在確認安全后發出信號才可進行

　　(4)除在緊急危險情況下任何人都可發出停止信號外，只準指揮者發1乜指揮信號。

　　(5)試驗時，有關人員應站立在安全位置。

　　(6)應制定在緊急危險情況下應急的安全措施
